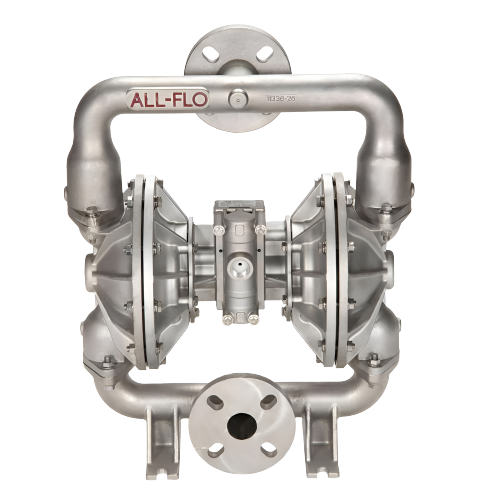

ปั๊มไดอะแฟรม ALL-FLO Metal Pumps Diaphragm Pump หรือ AODD PUMP การทำงานของปั๊มเป็นระบบ Self-Priming สามารถดูดของเหลวเข้าสู่ตัวปั๊มเองได้ นอกจากนี้ควบคุมปรับอัตราการไหลและอัตราแรงดันได้ โดยถูกออกแบบให้มีความแข็งแรง ทนทาน มี FOOTPRINT ช่วยทำให้ติดตั้งได้ง่ายขึ้น
ALL-FLO Metal Pumps, also known as an AODD (Air Operated Double Diaphragm) Pump, is made of metal. The pump operates on a self-priming system, allowing it to draw fluids into itself. In addition, it can control and adjust flow rates and pressure. It is designed to be robust, durable, and has a compact footprint, making installation easier.
ปั๊มไดอะแฟรม Diaphragm Pump หรือ AODD PUMP แบรนด์ ALL-FLO (วัสดุโลหะ) การทำงานของปั๊มเป็นระบบ Self-Priming สามารถดูดของเหลวเข้าสู่ตัวปั๊มเองได้ นอกจากนี้ควบคุมปรับอัตราการไหลและอัตราแรงดันได้ โดยถูกออกแบบให้มีความแข็งแรง ทนทาน มี FOOTPRINT ช่วยทำให้ติดตั้งได้ง่ายขึ้น เพื่อการทำงานที่มีประสิทธิภาพดียิ่งขึ้นต้องใช้งานคู่กันกับปั๊มลม (Air Compressor) โดยสามารถถอดประกอบตัวปั๊มไดอะแฟรมเพื่อทำความสะอาดได้ ซึ่งไดอะแฟรมปั๊มจะให้ pressure สูงสุดอยู่ที่ 120 psi หรือ 8.2 bar วัสดุอลูมิเนียมและอโนไดซ์ ซึ่งปั๊มไดอะแฟรม สามารถทนต่อการกัดกร่อนปานกลาง ในขณะที่วัสดุสแตนเลสเหมาะสำหรับการใช้งานที่ต้องการความต้านทานต่อสารเคมีและการกัดกร่อนที่สูงขึ้น
Model | Max. Flow | Max. Air Pressure | Max. Solids | Max. Suction Lift Dry | Max. Suction Lift Dry w/ PTFE | Max. Suction Lift Wet | Weight Aluminum | Weight Stainless Steel | Air Inlet | Liquid Inlet | Liquid Outlet | Height | Width | Depth |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
All-Flo A050 | 15 gpm (56.8 lpm) | 120 psi (8.2 bar) | 1/8" (3.2 mm) | 15 ft-H2O (4.5 m-H2O) | 10 ft-H2O (3.05 m-H2O) | 31 ft-H2O (9.4 m-H2O) | 10 lbs (4.5 kg) |
20 lbs (9.1 kg) | 1/4" FNPT | 1/2" FNPT or FBSPT | 1/2" FNPT or FBSPT | 11.2" (284 mm) |
10.3" (262 mm) |
6.4" (163 mm)* |
All-Flo A075 | 15 gpm (56.8 lpm) | 120 psi (8.2 bar) | 1/8" (3.2 mm) | 15 ft-H2O (4.5 m-H2O) | 14 ft-H2O (4.3 m-H2O) | 31 ft-H2O (9.4 m-H2O) | 10 lbs (4.5 kg) |
20 lbs (9.1 kg) | 1/4" FNPT | 3/4" FNPT or FBSPT (Center Port Only) | 3/4" FNPT or FBSPT (Center Port Only) | 11.2" (284 mm) |
10.3" (262 mm) |
6.4" (163 mm)* |
All-Flo A100 | 48 gpm (182 lpm) | 120 psi (8.2 bar) | 1/4" (6.4 mm) | 17 ft-H2O (5.2 m-H2O) | 17 ft-H2O (5.2 m-H2O) | 30 ft-H2O (9.1 m-H2O) | 18 lbs (8 kg) |
38 lbs (17 kg) |
1/4" FNPT | 1" FNPT or FBSPT Liquid Outlet | 1" FNPT or FBSPT Height: 12.4" (315 mm) |
12.4" (315 mm) |
13.0" (330 mm) |
8.4" (213 mm)* |
All-Flo A150 | 115 gpm (435 lpm) | 120 psi (8.2 bar) | 1/4" (6.4 mm) | 22 ft-H2O (6.7 m-H2O) | 18 ft-H2O (5.5 m-H2O) | 31 ft-H2O (9.4 m-H2O) |
45 lbs (20 kg) |
70 lbs (32 kg |
3/4" FNPT | Aluminum: 1-1/2” FNPT, FBSPT | Aluminum: 1-1/2” FNPT, FBSPT or 1-1/4” FNPT, FBSP (Top Port) Stainless Steel: 1-1/2” FNPT, FBSPT, or ANSI/DIN Flange Flange |
17.3” (439 mm) Threaded / 23.9” (607 mm) Flange |
20.8” (528 mm) Threaded / 18.8” (478 mm) Flange |
11.2” (284 mm) Threaded and Flange |
Threaded Weight Stainless Steel: 84 lbs | Stainless Steel: 1-1/2” FNPT, FBSPT, or ANSI/DIN Flange | |||||||||||||
All-Flo A200 | 190 gpm (719 lpm) | 120 psi (8.2 bar) | 1/4" (6.4 mm) | 24.4 ft-H2O (7.4 m-H2O) | 19.3 ft-H2O (5.9 m-H2O) | 31.7 ft-H2O (9.7 m-H2O) | 62 lbs (28 kg) | 130 lbs (59 kg) | 3/4" FNPT | Aluminum 2" FNPT or FBSP | Aluminum 2" FNPT or FBSP | 26.3" (668 mm) AL / 29.5" (749 mm) SS |
19.6" (498 mm) AL / 19.2" (488 mm) SS |
13.5" (343 mm) AL / 14.9" (378 mm) SS |
Stainless Steel 2" FNPT, FBSP or ANSI/DIN Flange | Stainless Steel 2" FNPT, FBSP or ANSI/DIN Flange | |||||||||||||
All-Flo A300 | 235 gpm (890 lpm) | 120 psi (8.2 bar) | 7/16" (11.1 mm) | 20 ft-H2O (6.1 m-H2O) | 17 ft-H2O (5.2 m-H2O) | 31 ft-H2O (9.4 m-H2O) | 135 lbs (62 kg) |
300 lbs (136 kg) | 3" FNPT | 3" FNPT or FBSPT | 3" FNPT or FBSPT | 32.6" (827 mm) AL / 35.2" (893mm) SS |
24.8" (633 mm) |
16.8" (425 mm)* |
