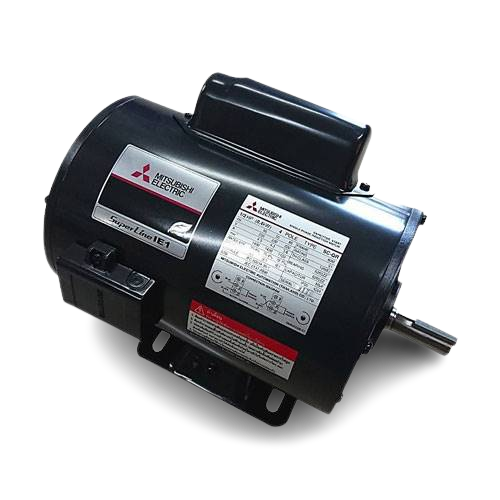

Motor MITSUBISHI SC-QR Series

Motor MITSUBISHI SC-QR Series

มอเตอร์ไฟฟ้า MITSUBISHI รุ่น SC-QR Series เป็นมอเตอร์แบบขาตั้งไฟฟ้า 1 เฟส ชนิด Capacitor Start and run type , มีมาตรฐานระดับการป้องกันน้ำและฝุ่น IP20

Motor MITSUBISHI SC-QR Series is a single-phase, vertical motor, of the Capacitor Start and Run type. It has an IP20 protection rating against water and dust.

SKU a2ce7a5bd757 Category Tags , , , , Brand:

มอเตอร์ไฟฟ้า MITSUBISHI รุ่น SC-QR Series

มอเตอร์ไฟฟ้า MITSUBISHI รุ่น SC-QR Series เป็นมอเตอร์แบบขาตั้งไฟฟ้า 1 เฟส ชนิด Capacitor Start and run type , มีมาตรฐานระดับการป้องกันน้ำและฝุ่น IP20 มีขนาดตั้งแต่รุ่น 1/4 ~ 1/2HP , 4โพล, แรงดันไฟฟ้า/ความถี่ 220~230V 50Hz , มอเตอร์ประสิทธิภาพระดับ IE1

Motor MITSUBISHI SC-QR Series

Motor MITSUBISHI SC-QR Series is a single-phase, vertical motor, of the Capacitor Start and Run type. It has an IP20 protection rating against water and dust. The available sizes range from 1/4 to 1/2 HP, with a 4-pole design. The electrical voltage and frequency are 220-230V and 50Hz, respectively. The motor is classified as an IE1 efficiency-rated motor.

คุณสมบัติ

  • มอเตอร์ไฟฟ้า มีน้ำหนักเบาและขนาดเล็ก ทางเลือกที่ดีที่สุดของการใช้โครงเหล็กและโครงเหล็กหรืออลูมิเนียมช่วยให้มอเตอร์มีน้ำหนักเบาและขนาดเล็ก
  • ประสิทธิภาพและแรงบิดสูง การรวบรวมเทคนิค และการวิเคราะห์ CAE (Computer Aided Engineering) พบว่าโครงเหล็กผ่านสนามแม่เหล็กทำให้เกิดพลังงานสูงและประหยัดพลังงานของมอเตอร์
  • ความเร็วสมรรถภาพสูงและราบรื่น เนื่องจากการออกแบบที่มีประสิทธิภาพสูงมุ่งเน้นไปที่แรงบิดสำหรับการเร่งรอบความเร็วสูง และโรเตอร์ die-cast ที่มีโมเมนต์ความเฉื่อยที่ค่อนข้างน้อยทำให้สามารถเริ่มและหยุดได้อย่างราบรื่น
  • การสั่นสะเทือนและเสียงรบกวนต่ำ การสร้างชิ้นส่วนที่แม่นยำและการออกแบบไฟฟ้าที่สมดุลทำให้มอเตอร์มีการสั่นสะเทือนและเสียงรบกวนต่ำ
  • การรับประกันประสิทธิภาพ การออกแบบไฟฟ้าที่เหมาะสมและใช้วัสดุที่มีการสูญเสียต่ำทำให้ MITSUBISHI ELECTRIC AUTOMATION THAILAND เป็นผู้ผลิตรายแรกในประเทศไทยที่รับประกันประสิทธิภาพระดับ“ IE1” บนมอเตอร์ 1 เฟส
  • ความน่าเชื่อถือสูง ฉนวนกันความร้อนมาตรฐาน Class E
  • อายุการใช้งานที่ยาวนาน ขึ้นอยู่กับการเลือกขนาดแบริ่งที่เหมาะสมและการปรับปรุงการระบายความร้อนของที่อยู่ของแบริ่งและโครงเหล็กให้มีประสิทธิภาพสูง ซึ่งมีผลอย่างมากต่ออายุการใช้งานแบริ่งให้ยาวนานขึ้น
  • การออกแบบที่ดีที่สุดและความน่าเชื่อถือของสวิตช์แรงเหวี่ยง การออกแบบที่ดีที่สุดของสวิตช์แรงเหวี่ยง จากมิตซูบิชิอิเล็คทริค ประเทศญี่ปุ่น ที่สามารถผลิตในอุปกรณ์เทคโนโลยีขั้นสูงซึ่งสามารถเชื่อถือได้

Feature

  • The electric motor is lightweight and compact, with the best option being the use of steel or aluminum frames to achieve a lightweight and small size.
  • High efficiency and torque: Through the collection of advanced techniques and CAE (Computer Aided Engineering) analysis, it has been found that the use of steel cores in the magnetic field generates high energy and energy-saving capabilities for the motor.
  • High speed capability and smooth operation: The design focuses on high torque for high-speed acceleration and die-cast rotors with minimal moment of inertia, enabling smooth starting and stopping.
  • Low vibration and noise: Precision manufacturing and balanced electrical design result in low vibration and noise levels.
  • Performance assurance: Suitable electrical design and low-loss materials make MITSUBISHI ELECTRIC AUTOMATION THAILAND the first manufacturer in Thailand to guarantee “IE1” level performance for single-phase motors.
  • High reliability: Class E heat insulation.
  • Long service life: It depends on selecting appropriate bearing sizes and improving the heat dissipation of the bearing housing and frame for high efficiency, significantly extending the service life of the bearings.
  • The best design and reliable contactors: The best design for contactors, produced by Mitsubishi Electric Corporation in Japan, can be trusted as they are manufactured using advanced technological equipment.

การใช้งาน

  • ระบบสายพานลำเลียงและปั๊ม

Application

  • Conveyor Belt System and Pump

SPECIFICATION

Model MITSUBISHI SC-QR
Output HP (kW) 1/4 (0.2) 1/3 (0.25) 1/2 (0.4)
Frame No. A71 B71 80M
No. of poles 4 4 4
Thermal class E
Power supply 1 Phase 220/230V 50Hz.
Full load current (A) 2.6 3.1 4.3
Full load speed (min¯¹) 1450 1450 1430
Starting current (A) 11 13.5 18.5
Starting torque (%) 351 315 253
Break down torque (%) 273 292 248
Effciency (%) 65.5 64.9 70
