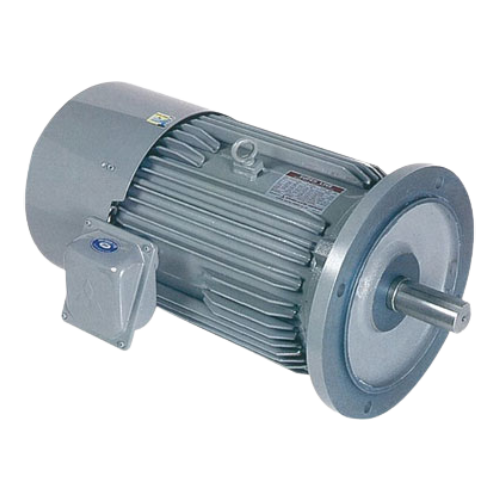

Motor Mitsubishi SF-JRFB Series

Name: Motor Mitsubishi SF-JRFB Series - pumpandvacuum.com
SKU: d37c8949495a

มอเตอร์ไฟฟ้า Mitsubishi รุ่น SF-JRFB Series เป็นมอเตอร์เบรคที่ให้แรงบิดเบรคของมอเตอร์ 150% จึงทำให้การเบรคเกิดเสียงรบกวนต่ำ เป็นมอเตอร์เบรคแบบหน้าแปลน มีระดับการป้องกันน้ำและฝุ่น IP55 ได้

Motor Mitsubishi SF-JRFB Series is a brake motor that provides 150% of the motor’s rated torque, resulting in low noise during braking. It is a flange-mounted brake motor with an IP55 dust and water protection rating.

SKU d37c8949495a Category มอเตอร์ Tags Motor MITSUBISHI, มอเตอร์, มอเตอร์ mitsubishi, มอเตอร์ไฟฟ้า Brand: MITSUBISHI

มอเตอร์ไฟฟ้า Mitsubishi รุ่น SF-JRFB Series

มอเตอร์ไฟฟ้า Mitsubishi เป็นแบบ 3 เฟส พร้อมระบบเบรคแบบแม่เหล็กไฟฟ้า แบบหน้าแปลน ชนิดหุ้มมิดมีพัดลมระบายความร้อน ระดับการป้องกันฝุ่นและน้ำ IP55

Motor Mitsubishi SF-JRFB Series

Motor Mitsubishi SF-JRFB Series is electric motors are 3-phase motors with an electric magnetic brake system. They are of the flange-mounted type with enclosed construction. These motors have a built-in fan for heat dissipation and are rated for protection against dust and water with an IP55 rating.

คุณสมบัติ

ระดับเสียงรบกวนต่ำ : ระดับเสียงรบกวนขณะเบรค ไม่เกิน 75 เดซิเบล
ระบบเบรค : อัตราแรงบิดเบรคหน่วงประมาณ 150% ของมอเตอร์ เป็นการเพิ่มประสิทธิภาพของการเบรค
ระดับการป้องกันน้ำและฝุ่น IP55 : โครงสร้างกันฝุ่นและน้ำของทั้งมอเตอร์และเบรคดีเยี่ยมสำหรับการใช้งานกลางแจ้งหรือที่มีฝุ่น

Feature

Low Noise Level: The noise level during braking is kept below 75 decibels.
Brake System: The braking torque is approximately 150% of the motor’s rated torque, enhancing the braking performance.
IP55 Dust and Water Protection Rating: The motor and brake are excellently designed to provide protection against dust and water, making them suitable for outdoor or dusty environments.

SPECIFICATION

Model	Freme No.	Output HP(kW)		Brake Type	Fig	Motor
Model	Freme No.	4 Pole	6 Pole	Brake Type	Fig	D	IE	LA	LB	LC	LG	LL	LZ	L
MITSUBISHI SF-JRFB	63M	1/4(0.2)	–	TB-2	3	128	–	130	110 j6	160	10	259.5	10	282.5
	71M	1/2(0.4)	1/4(0.2)	TB-4		150	–	130	110 j6	160	10	279	10	309
	80M	1(0.75)	1/2(0.4)	TB-7.5		168	–	165	130 j6	200	12	295	12	335
	90L	2(1.5)	1(0.75)	TB-15		189	–	165	130 j6	200	12	364	12	414
	100L	3(2.2)	2(1.5)	TB-22	4	213	130	215	180 j6	250	16	398	14.5	458
	112M	5(3.7)	3(2.2)	TB-37		232	141	215	180 j6	250	16	432	14.5	492
	132S	7.5(5.5)	5(3.7)	TB-75		272	156	265	230 j6	300	20	468.5	14.5	548.5
	132M	10(7.5)	7.5(5.5)	TB-75		272	156	265	230 j6	300	20	506.5	14.5	586.5

Model	Freme No.	Terminal Box				Shaft End							Bearing No.		Approx. Weight
Model	Freme No.	KB	KD	KL	KP*	LR	Q	QK	S	T	U	W	Drive End	Oppostie	4 Pole	6 Pole
MITSUBISHI SF-JRFB	63M	125	PF 1/2	153	112	23	23	20	11h6	4	2.5	4	6201ZZ	6201ZZ	9	–
	71M	145	PF 1/2	165	97	30	30	25	14j6	5	3	5	6202ZZ	6202ZZ	12	12
	80M	143.5	PF 3/4	167	–	40	40	32	19j6	6	3.5	6	6204ZZ	6204ZZ	18	18
	90L	198.5	PF 3/4	180	–	50	50	40	24j6	7	4	8	6205ZZ	6205ZZ	27	26
	100L	213	PF 3/4	192	–	60	60	45	28j6	7	4	8	6206ZZ	6205ZZ	35	37
	112M	239	PF 3/4	203	–	60	60	45	28j6	7	4	8	6207ZZ	6206ZZ	47	49
	132S	256	PF 1	242	–	80	80	63	38j6	8	5	10	6308ZZ	6307ZZ	66	68
	132M	294	PF 1	242	–	80	80	63	38j6	8	5	10	6308ZZ	6307ZZ	77	80
