ปั๊มสุญญากาศ Edwards รุ่น RV Series เป็นปั๊มสุญญากาศระบบใบพัดแบบใช้น้ำมัน (Rotary Vane Pump) สามารถทำค่าแวคคั่มได้ถึง 0.002 mbar ปราศจากเสียงรบกวน ในขณะทำงานนอกจากนี้ยังมีระบบป้องกันน้ำมันไหลย้อน (Anti-Suck Back Protection) ขจัดปัญหาน้ำมันปนเปื้อนในระบบ อีกทั้งยังบำรุงรักษาง่ายเหมาะสำหรับใช้งานในห้องวิจัยและอุปกรณ์วิทยาศาสตร์

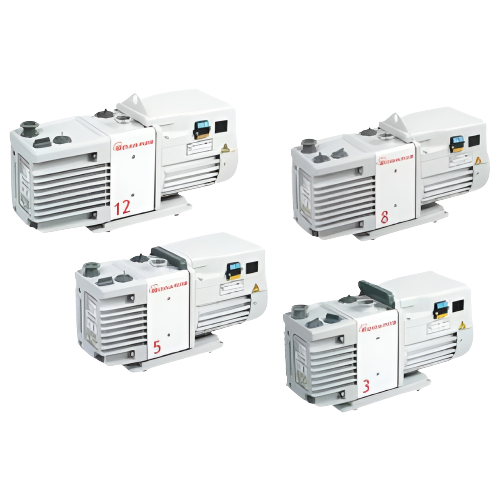

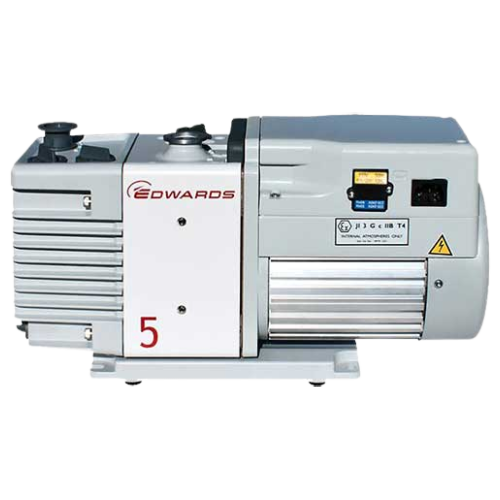

Vacuum Pump EDWARDS Model RV Series is a rotary vane pump that operates with oil and is capable of achieving a vacuum pressure as low as 0.002 mbar without generating excessive noise. In addition, it features an Anti-Suck Back Protection system that prevents the backflow of oil, eliminating contamination issues within the system. Furthermore, it is easy to maintain and suitable for use in research laboratories and scientific equipment.

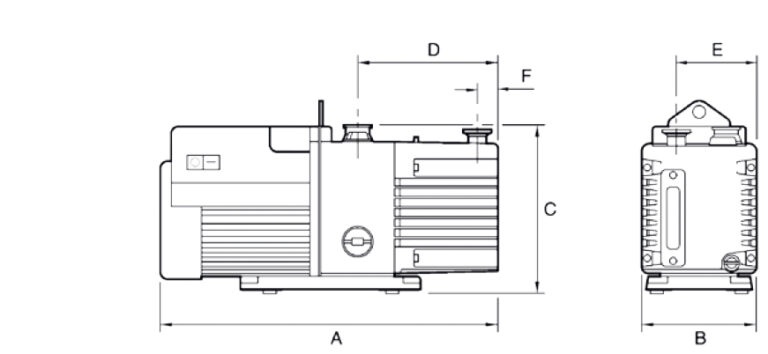

| Model | A | B | C | D | E | F |
|---|---|---|---|---|---|---|
| RV3 | 430(16.93) | 158(6.22) | 225(8.86) | 156(6.41) | 111(4.37) | 29(1.14) |
| RV5 | 430(16.93) | 158(6.22) | 225(8.86) | 156(6.41) | 111(4.37) | 29(1.14) |
| RV8 | 470(18.50) | 158(6.22) | 225(8.86) | 156(6.41) | 111(4.37) | 35(1.38) |
| RV12 | 490(19.29) | 158(6.22) | 225(8.86) | 156(6.41) | 111(4.37) | 35(1.38) |
| Model | Hz | Units | RV3 | RV5 | RV8 | RV12 |
|---|---|---|---|---|---|---|
| Peak pumping speed | 60 | cfm | 2.3 | 3.6 | 5.9 | 8.4 |
| 50 | m³/h | 3.3 | 5.1 | 8.5 | 12 | |
| Ultimate pressure (Total) | 60 | Torr | 1.5 x 10¯³ (1.5 x 10¯² with Fomblin®) | |||
| 50 | mbar | 2.0 x 10¯³ (2.0 x 10¯² with Fomblin®) | ||||
| Ultimate pressure GB I (Total) | 50/60 | Torr | 2.3 x 10¯² | |||
| mbar | 3.0 x 10¯² | |||||
| Ultimate pressure GB II (Total) | 50/60 | Torr | 9.1 x 10¯² | 9.1 x 10¯² | 4.6 x 10¯132 | 9.1 x 10¯² |
| mbar | 1.2 x 10¯¹ | 1.2 x 10¯¹ | 6.0 x 10¯² | 1.2 x 10¯¹ | ||
| High throughput mode | 50/60 | Torr | 2.3 x 10¯² | |||
| mbar | 3.0 x 10¯² | |||||
| Water vapour tolerance | Torr | 60 | 38 | 38 | 24 | |
| mbar | 80 | 50 | 60 | 32 | ||
| Water vapour capacity – GBI | g/h | 60 | 60 | 60 | 60 | |
| Water vapour capacity – GB II | g/h | 220 | 220 | 220 | 290 | |
| Motor data | ||||||
| Motor rating 1 phase (nominal) | 60 | w | 550 | |||
| 50 | w | 450 | ||||
| Motor rating 3 phase | 60 | w | 300 | 300 | 550 | 550 |
| 50 | w | 250 | 250 | 450 | 450 | |
| Nominal rotation speed | 60 | rpm | 1800 | |||
| 50 | rpm | 1500 | ||||
| Physical data | ||||||
| Weight | lb | 55 | 55 | 61.6 | 63.8 | |
| kg | 25 | 25 | 28 | 29 | ||
| Oil capacity | liters | 0.7 | 0.7 | 0.75 | 1 | |
| Oil type (Ultragrade) | 19 | |||||
| Inlet flange | NW25 | |||||
| Exhaust flange | NW25 | |||||
| Noise level | 50 Hz | dB (A) | 48 | |||
| Noise level (with Acoustic Enclosure)* | 50 Hz | dB (A) | 41 | |||
| Operating temperature range | ˚C | 12 to 40 | ||||
